AKMJ-S Three phase AC Filter Capacitor
Refernce STANDARD：IEC 60831


Electrical Specifications
Capacitance Range （Cn）：                               200μF ~750μF
Capacitanc：                                 0 ~ 5%
Voltage Range ( Un dc)：                           400V ~ 690V
Maxmum Current( Irms max)：                        85Arms
Test Voltage between terminals（25°C）：                         2.15Un ac 10s
Test Voltage between terminals and case（25°C）：                       3kVac  50Hz  1min


Technical data

Part Number	Cn (μF)	ESR (mΩ)	Irms max. (A)	H （mm）	Rth (℃/W)	Weight (kg)
Un  400Vac
AKMJ-S 400-3×133	3×133	0.40	45	190	0.49	4.5
AKMJ-S 400-3×150	3×150	0.35	50	205	0.44	4.7
AKMJ-S 400-3×183	3×183	0.29	60	245	0.36	5.3
AKMJ-S 400-3×217	3×217	0.25	72	285	0.31	6.0
AKMJ-S 400-3×250	3×250	0.21	85	325	0.26	6.7
Un  500Vac
AKMJ-S 500-3×70	3×70	0.61	30	165	0.76	4.0
AKMJ-S 500-3×117	3×117	0.36	50	245	0.45	5.3
AKMJ-S 500-3×140	3×140	0.30	55	285	0.38	6.0
AKMJ-S 500-3×167	3×167	0.26	70	330	0.32	6.7
Un  550Vac
AKMJ-S 550-3×67	3×67	0.64	30	160	0.79	4.0
AKMJ-S 550-3×93	3×93	0.46	35	205	0.57	4.7
AKMJ-S 550-3×117	3×117	0.36	50	245	0.45	5.4
AKMJ-S 550-3×133	3×133	0.32	55	280	0.40	6.0
AKMJ-S 550-3×137	3×167	0.28	70	330	0.32	6.7
Un  690Vac
AKMJ-S 690-3×67	3×67	0.53	30	200	0.66	4.5
AKMJ-S 690-3×83	3×83	0.42	40	250	0.53	5.5
AKMJ-S 690-3×100	3×100	0.35	50	290	0.44	6.1
AKMJ-S 690-3×117	3×117	0.31	55	330	0.38	7.1

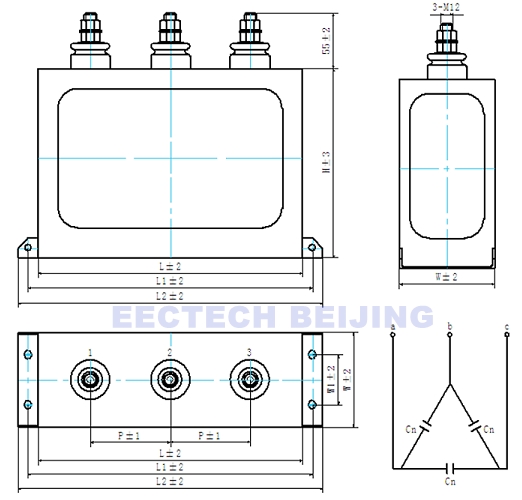

AKMJ-S Three phase AC Filter Capacitor outline drawing




Tailor made service available upon request.
